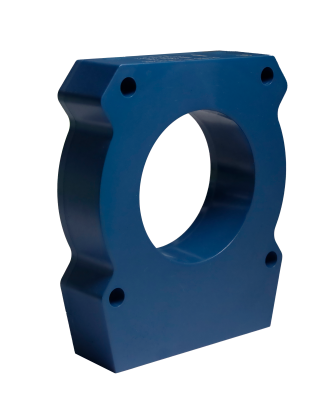

Sensor De Corriente De Fuga Kld80azcd12s-10ma/rs485-Shanghai Freesor Sensor Technology Co., LTD.

产品特点

CaraCterístiCas del produCto

l 12V 单电源供电

Fuente de alimentaCión única de 12V

l 额定电流测量范围10mun ±

Rango de medición de corriente nominal ≥ 10mun

l 工作温度范围 :-40℃∽+85℃

Rango de temperatura de trabajo: -40 ° C ∽+85 ° C

l 输出信号:RS485 9600bps MoDbus-RTU 协议

Señal de salida: RS485 9600bps Modbus-RTU protocol

l 原副边隔离测

Medida primaria de aislamiento secundario lateral

l 连接器类型:TE/AMP 1473672-1

Tipo de conector:TE/AMP 1473672-1

aplicación

电池管理系统(SOC,SOH,SOF 等)的漏电流测量

Medición de corriente de fuga para sistemas de gestión de baterías (SOC,SOH,SOF,etc.)

电气参数 etricadata(Ta =25℃ ±5℃ , Vc =12V) Parámetro eléctrico
参数 parámetro	符号 Símbolo símbolo	单位 unidad	最小值 Mínimo mínimo valor	典型值 Valor típico	最大值 Valor máximo	测试条件 Condición de prueba
额定输入电流 Corriente de entrada Nominal	IPN	mA	-10	-	10	-
供电电源电压 Tensión de alimentación	Vc	V	8	12	13.5	-
电源消耗电流 poder Consumo corriente	Ic	mA	-	20	25
线性度误差 Error de linealidad	i	% %	-1	-	1
准确度误差 Error de precisión	X	% %		1
磁失调电流 Corriente de compensación magnética	Ioe	mA		− 0,5
噪声电流 Corriente de ruido	Ine	mA		0,15		@Ip =0,TA =25℃
温漂 Deriva de la temperatura	TC	PPM/m3		300

电气参数 etricadata(Ta =25℃ ±5℃ , Vc =12V) Parámetro eléctrico
参数 parámetro	符号 Símbolo símbolo	单位 unidad	最小值 Mínimo mínimo valor	典型值 Valor típico	最大值 Valor máximo	测试条件 Condición de prueba
额定输入电流 Corriente de entrada Nominal	IPN	mA	-10	-	10	-
供电电源电压 Tensión de alimentación	Vc	V	8	12	13.5	-
电源消耗电流 poder Consumo corriente	Ic	mA	-	20	25
线性度误差 Error de linealidad	i	% %	-1	-	1
准确度误差 Error de precisión	X	% %		1
磁失调电流 Corriente de compensación magnética	Ioe	mA		− 0,5
噪声电流 Corriente de ruido	Ine	mA		0,15		@Ip =0,TA =25℃
温漂 Deriva de la temperatura	TC	PPM/m3		300

clasificación	Título título	descargar

atrás

Sensor de corriente de fuga KLD80AZCD12S-10mA/RS485
