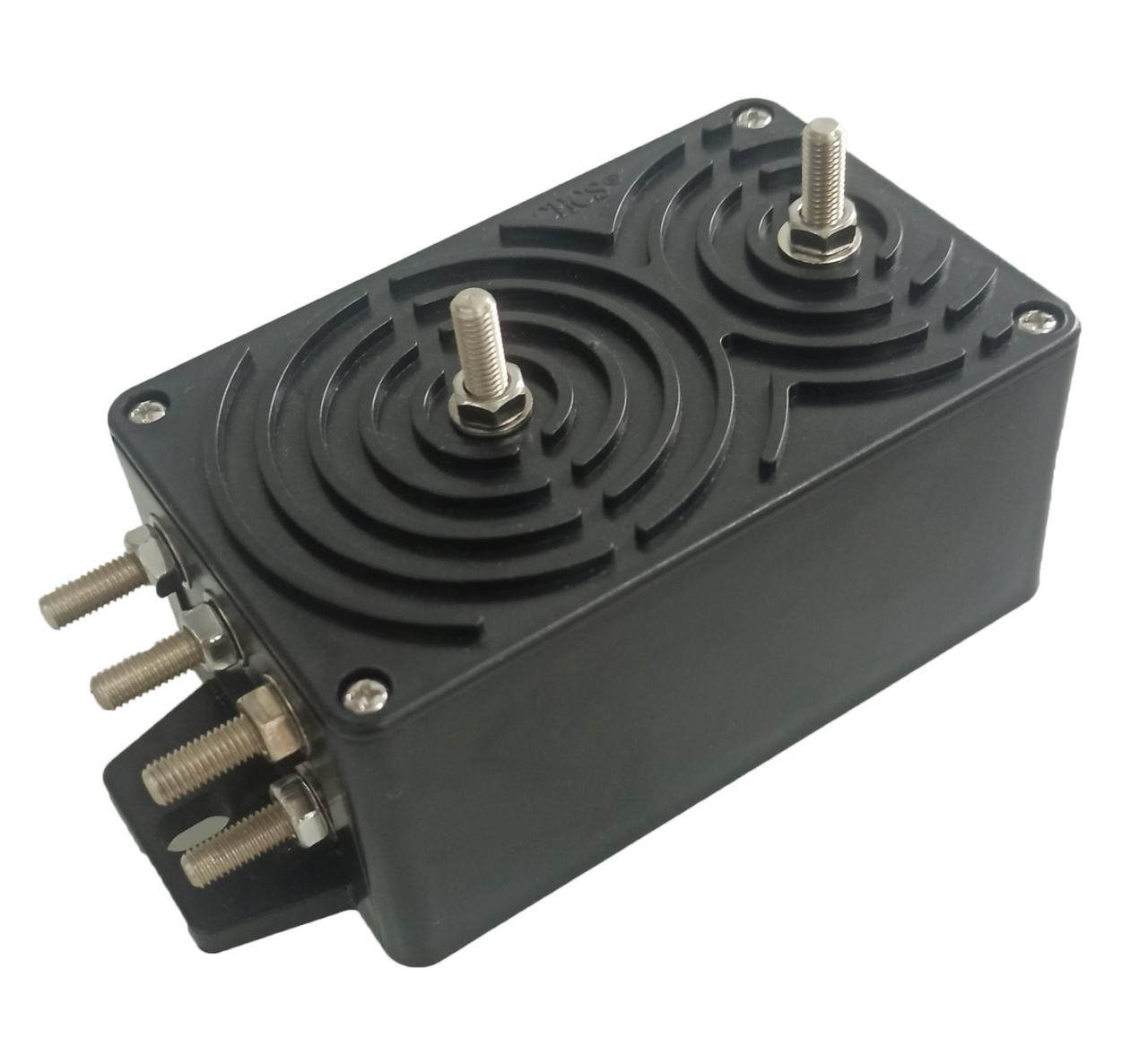

FSV3000EVT2

型号

Type

El El El El El El FSV......050EVT2

FSV200EVT2

FSV500EVT2

FSV1000EVT2

FSV2000EVT2

FSV3000EVT2

V_PN

原边额定输入电i

Entrada nominal primariaLa tensión de tensión

50

200

500

1000

2000

3000

V

V_P

原边电i测量范围

Medición de fuentes primariasLa tensión de tensión

i120%

V_{Fuera de}

副边额定输出i

Tensión de potencia Nominal

5i10

V

V_C

电源电i

Tensión de alimentación

+20~+32(-5%)

V

I_C

电流消耗

Consumo consumo corriente

V_P=0                             <50

mun

V_d

绝缘电压

Tensión de aislamiento

在原边与副边电路之间6kV有效i/50En Hz/1分钟

i_L

线性度

linelinealidad

< 0.1

% %

X

精度

precisa

T_un=25iV_C=+24V                   i1

%

V₀

零点失调电压

Tensión de tensión Offset

T_un=25i                           < <35

En mV

V_OT

失调电压温漂

Deriva térmica de V0

V_P=0 T_un=-25~+85i              < <0.5

mV/℃

Tr

响应时间

Tiempo de respuesta

<150

s

f

频带宽度(-3dB)

Ancho de banda de frecuencia (-3dB)

DC DC,20~6000

Hz

T_A

工作环境温度

Temperatura de funcionamiento ambiente

-25~+85

℃

T_S

贮存环境温度

Temperatura de almacenamiento ambiente

-40~+100

℃

R_p

输入内阻(en %)

Resistencia interna de entrada (aprox.)

50K

200K

0,5 m

1.0M

2,2 millones

3.0M

i

R_L

负载电阻

 Resistencia a la carga

i5K

i

C_L

负载电阻

Resistencia a la carga

<5

nF

m

质量(en %)

Estándar (.)

480

g

标准

estándar

Q/320115QHKJ01-2016

外形尺寸(mm)/dimensiones de Dibujo (mm)

使用说明/ observaciones

1,传感器错误的接线可能导致模块损坏.

 El cableincorrecto del sensor puede dañar el módulo.

2,传感器通电后,当被测电压, 从传感器输入+ +iiHT-端接入,即可在输出端测同相电压值.

   El sensor se energi, cuando la tensión medida de la entrada del sensor HT + terminal y HT - terminal de acceso, se puede medir el mismo valor de tensión de fase en la salida.

3,传感器安装使用环境应无导电尘埃及腐蚀性.

El ambiente en el que se instala y utiliza el sensor debe estar libre de polvo conductor y corrosión.

4,传感器安装好后,操作人员勿触摸任何裸. 必要时可对传感器进行防护，如加防护罩等。

Una vez instalado el sensor, el operador no debe tocar ninguna pieza conductora expuesta. Si es necesario, el sensor puede ser protegido, como la adición de cubierta protectora.
